EKG Aks Yorumlanması

Aşağıdaki şekil QRS aksı ve EKG’nin frontal derivasyonları arasındaki ilişkiyi göstermektedir.

Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com

Normal aks = QRS aksı -30 ve +90 derece arası.

Sol aks sapması = QRS aksı -30 dereceden az.

Sağ aks sapması= QRS aksı +90 dereceden büyük.

Şiddetli aks sapması = QRS aksı -90 ve 180 derece arasında (“kuzeybatı aksı” olarak bilinir).

QRS aksını hesaplamak için birkaç tamamlayıcı yaklaşım aşağıda özetlenmiştir.

Yöntem 1 – Kadran yöntemi

Aksı hesaplamak için en faydalı yol I + aVF derivasyonlarına bakmaktır.



I. derivasyon aVF derivasyonu Kadran Aks
Pozitif Pozitif Sol alt kadran Normal (0 ila +90 derece)
Pozitif Negatif Sol üst kadran Muhtemel sol aks sapması (0 ila -90 derece)
Negatif Pozitif Sağ alt kadran Sağ aks sapması (+90 ila 180 derece)
Negatif Negatif Sağ üst kadran Şiddetli aks sapması

Yöntem 2 – I. + II. derivasyonlar

Hızlı bir diğer yöntem da I + II. derivasyonlara bakmaktır.

I. derivasyonda pozitif QRS varlığında, aks kabaca I. derivasyon ile aynı doğrultudadır.

Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com



II. derivasyonda pozitif QRS varlığında, aks II. derivasyon ile aynı hizadadır.

Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com

Bundan dolayı, hem I. hem de II. derivasyon pozitifse, aks -30 ila +90 derece arasındadır (normal aks).

Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com

1 ve 2. yöntemin birleştirilmesi

Bu iki yöntemi birleştirerek, aksı hızlı ve hatasız bir şekilde değerlendirebilirsiniz.

I. derivasyon aVF derivasyonu Aks
 Pozitif Pozitif Normal (0 ila +90 derece)
Pozitif Negatif Muhtemel sol aks sapması

II. derivasyon pozitif mi?

Evet -> normal (0 ila -30 derece)

Hayır -> sol aks sapması (-30 ila -90 derece)

Negatif Pozitif Sağ aks sapması (-90 ila 180 derece)
Negatif Negatif Şiddetli aks sapması (-90 ila 180 derece)

Yöntem 3 – İzoelektrik derivasyon

Bu yöntem, aşağıdaki aks şemasını kullanarak, QRS aksını daha hassas olarak hesaplamaya olanak vermektedir.

Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com

Anahtar Yöntemler

  • QRS bu derivasyonlardan herhangi birinde pozitifse, aks kabaca bu derivasyon ile aynı doğrultuyu gösterir.
  • QRS bu derivasyonlardan herhangi birinde negatifse, aks kabaca bu derivasyonun zıttı doğrultuyu gösterir.
  • QRS bu derivasyonlardan herhangi birinde izoelektrik ise (pozitif sapma= negatif sapma), aks bu derivasyona 90 derecedir.
1. adım. İzoelektrik derivasyonu bulun.

İzoelektrik (ekifazik) derivasyon, amplitüdü net olarak sıfır olan frontal derivasyondur. Şunlardan biri olabilir:

  • R dalga yüksekliğinin = Q veya S dalga derinliği olduğu bifazik QRS.
  • Farkına varılabilecek bir özelliği olmayan yassı QRS.
2. adım. Pozitif derivasyonları bulun.

R dalgalarının en uzun olduğu (veya R/S oranı en yüksek olan) derivasyonları bulun.

3. adım. QRS aksını hesaplayın.

QRS aksı izoelektrik derivasyona 90 dercede, pozitif derivasyonlar yönüne doğrudur.



Bu konsepti anlamak ilk başta zor olabilir, birkaç örnek ile en iyi şekilde açıklanabilir.

Örnek 1
Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com
Yanıt- kadran yöntemi
  • I + aVF derivasyonlarının ikisi de pozitif.
  • Bu, aksı 0 ve +90 derece arası, sol alt kadrana getirir (normal aks).
  • Normal aksı doğrular şekilde, II. derivasyon da pozitiftir.
Yanıt – izoelektrik derivasyon yöntemi
  • aVL derivasyonu, benzer boyutta pozitif ve negatif sapmalar ile (bunu hassas bir şekilde ölçmek gerekmez) bifazik olmak üzere, izoelektriktir.
  • Yukarıdaki şemada, aVL’nin -30 derecede olduğunu görebiliriz.
  • QRS aksı aVL derivasyonundan, +60 veya -120 dereceden herhangi birinde olmak üzere, ±90 derece olmalıdır.
  • I, II ve aVF derivasyonlarının hepsi pozitif olduğundan, aksın 0 ila +90 derece arasında bir yerde olması gerektiğini biliyoruz.
  • Bu da QRS aksını +60 dereceye getirmektedir.
Örnek 2
Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com
Yanıt – kadran yöntemi
  • I. derivasyon = negatif.
  • aVF derivasyonu = pozitif.
  • Bu, aksı +90 ve +180 derece arası, sağ alt kadrana getirir (sağ aks sapması).
Yanıt – izoelektrik derivasyon yöntemi
  • II. derivasyon (+60 derece) izoelektrik derivasyondur.
  • QRS aksı, +150 veya -30 dereceden herhangi biri olmak üzere, II. Derivasyona ± 90 derece olmalıdır.
  • aVL (-30) negatif iken, sağa daha fazla bakan III. Derivasyon (+120) ve aVF (+90) pozitiftir.
  • Bu QRS aksını +150 dereceye getirmektedir.

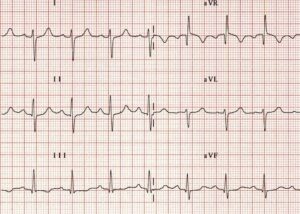

Bu sağ ventriküler hipertrofiye ikincil gelişen sağ aks sapmasına örnektir.

Örnek 3
Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com
Yanıt – kadran yöntemi
  • I. derivasyon = pozitif.
  • aVF derivasyonu = negatif.
  • Bu, aksı 0 ve -90 derece arası, sol üst kadrana getirir (normal veya sol aks sapması).
  • II.derivasyon ne pozitif ne de negatiftir (izoelektrik), sınırda sl aks sapmasını göstermektedir.
Yanıt – izoelektrik derivasyon yöntemi
  • II. derivasyon (+60 derece) izoelektriktir.
  • QRS aksı, +150 veya -30 dereceden herhangi biri olmak üzere, II. Derivasyona ± 90 derece olmalıdır.
  • III.derivasyon (+120) negatif iken, sola daha fazla bakan I. Derivasyon (0) ve aVL (-30) pozitiftir.
  • Bu, aksın -30 derecede olduğunu doğrular.

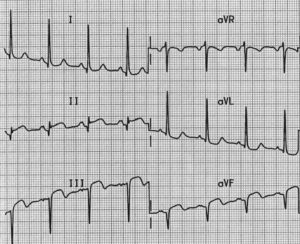

Bu inferior MI’a bağlı sınırda sol aks sapmasına örnektir.

Örnek 4
Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com
Yanıt – kadran yöntemi
  • I. derivasyon = negatif.
  • aVF derivasyonu = negatif.
  • Bu, aksı -90 ve -180 derece arası, sağ üst kadrana getirir (şiddetli aks sapması).

Önemli. aVR’de pozitif QRS ile birlikte muhtelif derivasyonlarda negatif QRS varlığı, şiddetli aks sapması için bir diğer ipucudur.

Yanıt – izoelektrik derivasyon yöntemi
  • En izoelektrik derivasyon aVL’dir (-30 derece).
  • QRS aksı, +60 veya -120 dereceden herhangi biri olmak üzere, aVL derivasyonuna ± 90 derece olmalıdır.
  • II. derivasyon (+60) negatif iken, aVR derivasyonu (-150) pozitiftir.
  • Bu, aksı -120 dereceye getirmektedir.

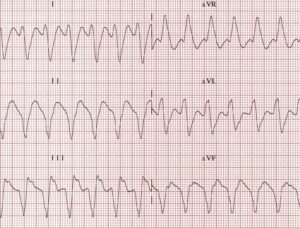

Bu, ventriküler taşikardiye bağlı şiddetli aks sapmasına örnektir.

Örnek 5
Kaynak : lifeinthefastlane.com
Kaynak : lifeinthefastlane.com

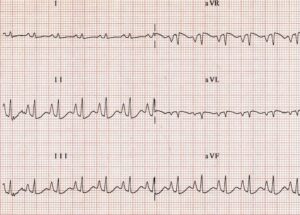

  • I. derivasyon = izoelektrik.
  • aVF derivasyonu = pozitif.
  • Bu ömrünüzde hesaplamak zorunda kalacağınız en kolay akstır. I.derivasyona sağ köşede ve aVF yönünde olmalıdır, bu da tam olarak +90 derecedir!



Bu dikey aks olarak geçer ve tipik olarak vertikal yerleşimli kalbi olan amfizem hastalarında görülür.

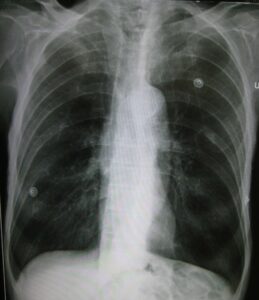

Amfizemde dikey kalp. Kaynak : lifeinthefastlane.com
Amfizemde dikey kalp.
Kaynak : lifeinthefastlane.com
