Miyokardiyal İskemi

Bu yazı non-ST eleve akut koroner sendromlardaki EKG bulgularını kapsamaktadır. ST elevasyonu / Q dalga miyokard infarktı paternlerinden başka yerde bahsedilmiştir.

Özet

Non ST elevasyonlu akut koroner sendrom (NSTEACS) iki temel öğeyi ihtiva eder:

  • Non ST eleve miyokardiyal infarktüs (NSTEMI).
  • Anstabil anjina (UA).
Bu iki durumun birbirinden ayrımı genellikle geriye dönüktür, göğüs ağrısının başlangıcından 8-12 saat sonra artmış kardiyak enzim varlığı/yokluğuna bağlıdır. İkisi de aynı EKG değişikliği ve semptom yelpazesini oluşturur ve bunlar acil serviste aynı şekilde yönetilir.

Miyokardiyal İskemi Paternleri

NSTEACS ile birlikte görülen iki temel EKG anormalliği mevcuttur:

Miyokardiyal iskemiyi taklit eden birçok durum olmakla birlikte (ör. sol ventriküler hipertrofi, digoksin etkisi), dinamik ST segment ve T dalga değişiklikleri (bazal EKG’den farklıdır veya zaman içerisinde değişir) miyokardiyal iskemi açısından son derece anlamlıdır.

İskeminin diğer EKG paternleri
  • Hiperakut (sivri) T dalgaları veya önceden ters olan T dalgalarının yalancı şekilde normale dönmesi (ör. yukarı dönük olması) (psödonormalizasyon) hiperakut STEMI’yi düşündürür.
  • Diğer, daha az bilinen miyokardiyal iskemi EKG özelliği ise U dalga inversiyonudur.

ST Depresyonu Morfolojisi

  • ST depresyonu yukarı eğimli, aşağı eğimli veya horizontal olabilir (aşağıdaki diagrama bakınız).
  • ≥2 birbirini takip eden derivasyonda J noktasında ≥ 0.5 mm horizontal veya aşağı doğru giden ST depresyonu miyokardiyal iskemiye işaret etmektedir (2007 Task Force kriterlerine göre).
  • ≥ 1 mm ST depresyonu daha özgüldür ve daha kötü prognozu ifade eder.
  • ≥ 3 derivasyonda ≥ 2 mm ST depresyonu yüksek NSTEMI olasılığı ile birliktedir ve anlamlı bir  mortaliteyi gösterir (30 gün içerisinde %35 mortalite).
  • Yukarıya eğimli ST depresyonu miyokardiyal iskemi için özgül değildir.
ST depresyonu: yukarı eğimli (A), aşağı eğimli (B), horizontal (C) Kaynak : lifeinthefastlane.com - ECG library
ST depresyonu: yukarı eğimli (A), aşağı eğimli (B), horizontal (C)
Kaynak : lifeinthefastlane.com – ECG library

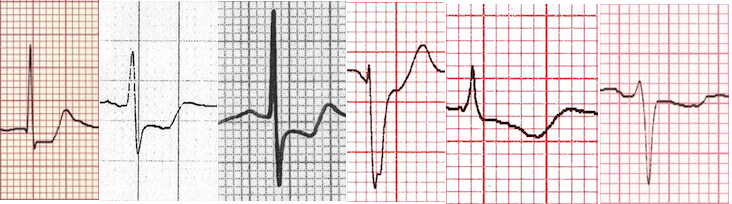

Miyokardiyal iskemide ST segment patternleri Kaynak : lifeinthefastlane.com - ECG library
Miyokardiyal iskemide ST segment patternleri
Kaynak : lifeinthefastlane.com – ECG library

ST Segment Depresyonunun Dağılımı

Miyokardiyal iskemiye bağlı ST depresyonu derivasyon sayısı ve morfolojisi değişken olabilmektedir:

  • Subendokardiyal iskemiye bağlı ST depresyonu genellikle yaygındır – tipik olarak I, II, V4-6’da ve değişken sayıda diğer derivasyonlarda mevcuttur.
  • Yaygın ST depresyonu artı aVR’de > 1mm ST elevasyonu patterni sol ana koroner arter tıkanıklığı için anlamlıdır.
  • Belirli bir bölgeye lokalize ST depresyonu (özellikle sadece inferior veya yüksek lateral derivasyon) STEMI’ye bağlı resiprokal değişikliği göstermesi daha olasıdır. Karşılığındaki ST elevasyonu belirsiz ve görmesi güç olabilir ancak muhakkak aranmalıdır. Bu durum burada daha detaylı olarak anlatılmıştır.

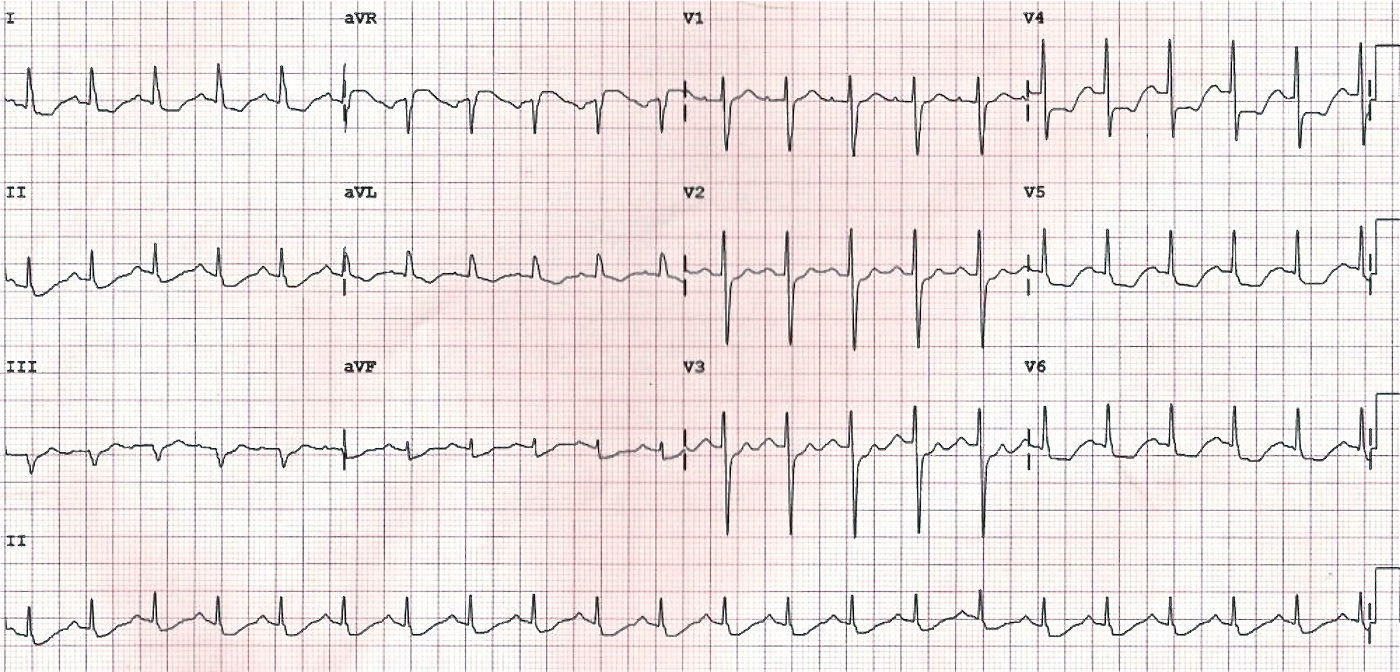

LMCA tıkanıklığına bağlı yaygın subendokardiyal iskemi. Kaynak : lifeinthefastlane.com - ECG library
LMCA tıkanıklığına bağlı yaygın subendokardiyal iskemi.
Kaynak : lifeinthefastlane.com – ECG library

T Dalga İnversiyonu

T dalga inversiyonu miyokardiyal iskeminin kanıtı olarak kabul edilebilir eğer:

  • En az 1 mm derinliğinde.
  • Baskın R dalgaları olan (R/S oranı >1) ≥ 2 birbirini takip eden derivasyonda mevcut.
  • Dinamik – eski EKG’de yok veya zaman içerisinde değişiyor ise.
Önemli. T dalga inversiyonu sadece yukarı dönük QRS kompleksleri olan derivasyonlarda (dominant R dalgaları) görülürse anlamlıdır. III, aVR ve V1’de T dalga inversiyonu normal bir varyanttır.

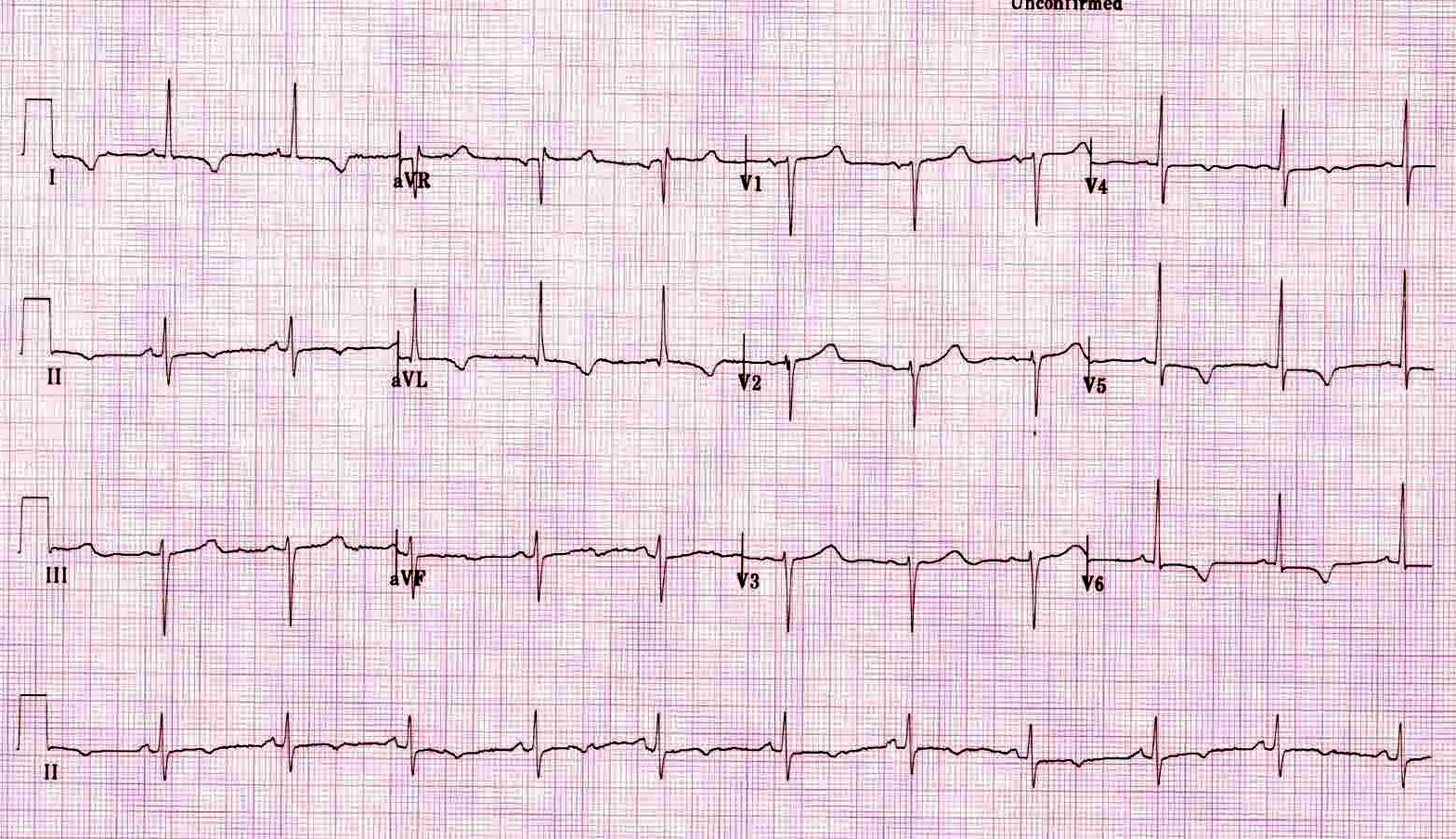

Miyokardiyal iskemiye bağlı yaygın T dalga inversiyonu. Kaynak : lifeinthefastlane.com - ECG library
Miyokardiyal iskemiye bağlı yaygın T dalga inversiyonu.
Kaynak : lifeinthefastlane.com – ECG library

Wellens Sendromu

  • Wellens sendromu, sol anterior inen arterde kritik darlık için yüksek oranda spesifik olan, V2-4’te ters veya bifazik T dalgaları patternidir.
  • Hastalarda EKG çekildiğinde ağrı mevcut olmayabilir ve kardiyak enzimleri normal veya hafif artmış olabilir; buna rağmen, ilerideki 2-3 hafta içerisinde yaygın anterior duvar MI için son derece yüksek risk altındadırlar.

Wellens sendromunda iki adet T dalga anormalliği patterni mevcuttur:

  • Tip 1 Wellens T dalgaları derin ve simetrik olarak terstir.
  • Tip 2 Wellens T dalgaları başlangıçta pozitif sapma ve sonundaki negatif sapma ile bifaziktir.

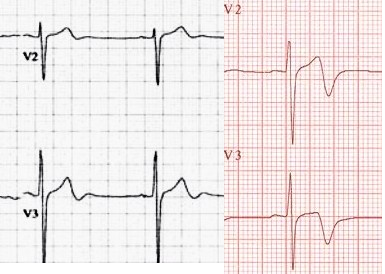

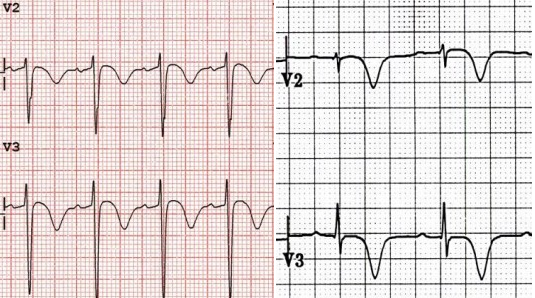

Wellens Tip 1
Kaynak : lifeinthefastlane.com - ECG library
Kaynak : lifeinthefastlane.com – ECG library
Wellens Tip 2
Kaynak : lifeinthefastlane.com - ECG library
Kaynak : lifeinthefastlane.com – ECG library

Non spesifik ST segment ve T dalga değişiklikleri

Aşağıdaki değişiklikler miyokardiyal iskemi ile birlikte oluşabilir ama göreceli olarak non spesifiktir:

  • < 0.5 mm ST çökmesi.
  • < 1 mm T dalga inversiyonu.
  • T dalga düzleşmesi.
  • Yukarı eğimli ST çökmesi.

Daha Fazla EKG Örnekleri

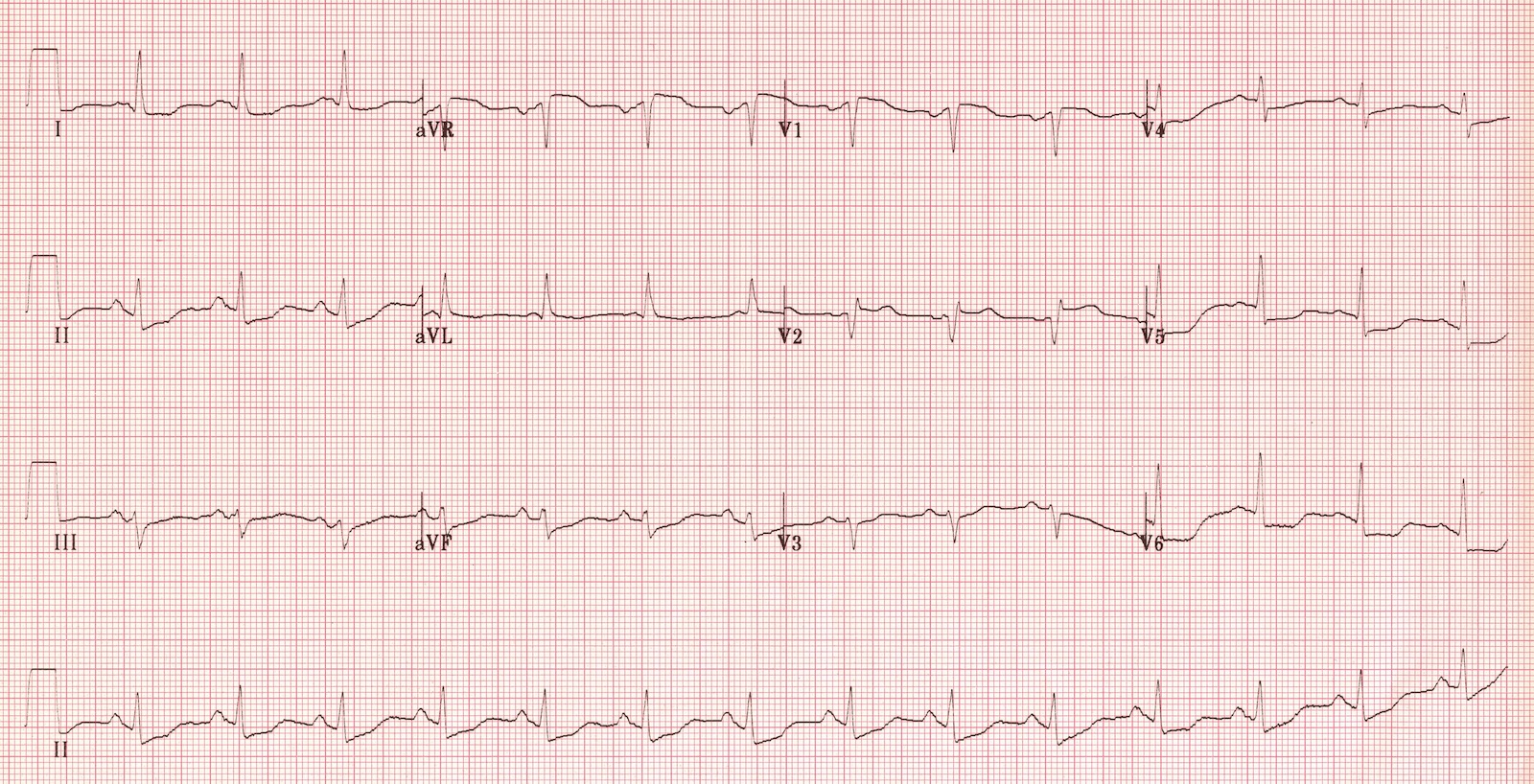

Örnek 1
Kaynak : lifeinthefastlane.com - ECG library
Kaynak : lifeinthefastlane.com – ECG library
Subendokardiyal iskemi:
  • En dikkat çeken anormallik I, II ve V5-6’da görülen yaygın ST çökmesidir. Bu yaygın subendokardiyal iskemi ile uyumludur.
  • Ayrıca, yaygın iskeminin nedeninin proksimal LAD tıkanıklığı olduğunu destekleyen, V1-2’de küçük Q dalgaları ile birlikte, V1-2 ve aVR’de hafif ST elevasyonu da mevcuttur.

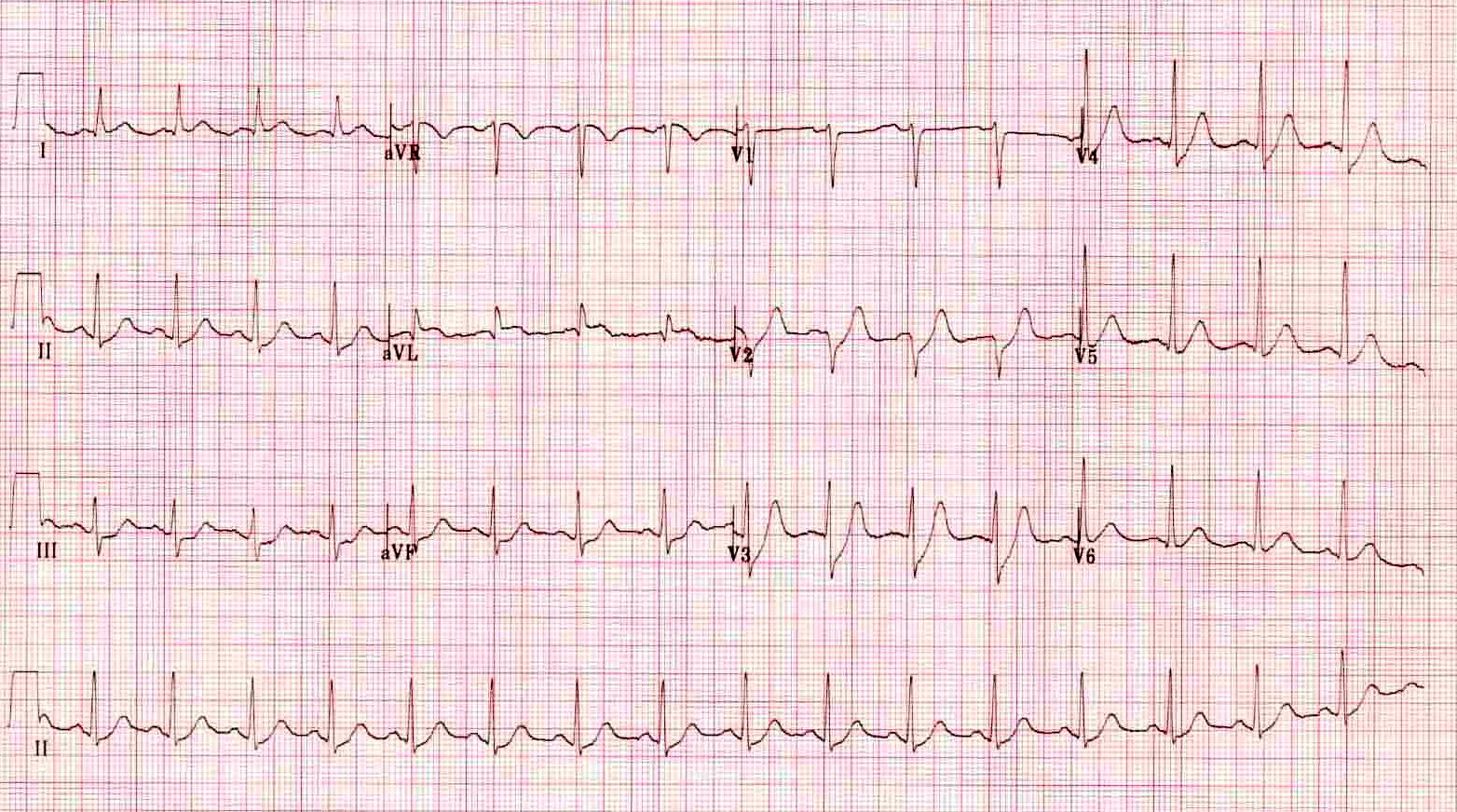

Örnek 2
Kaynak : lifeinthefastlane.com - ECG library
Kaynak : lifeinthefastlane.com – ECG library
Resiprokal değişiklik:
  • En  bariz anormallik III ve aVF’de horizontal ST çökmesidir.
  • Bu “inferior iskemi” olarak yanlış yorumlanabilir – buna rağmen, subendokardiyal iskemi lokalize olmaz.
  • Bölgesel ST çökmesi sizi resiprokal ST elevasyonu bulguları için EKG’yi dikkatle incelemeye yönlendirmelidir. Bu vakada aVL’de hafif ST elevasyonu mevcuttu.
  • Bu bir yüksek lateral STEMI’dir!

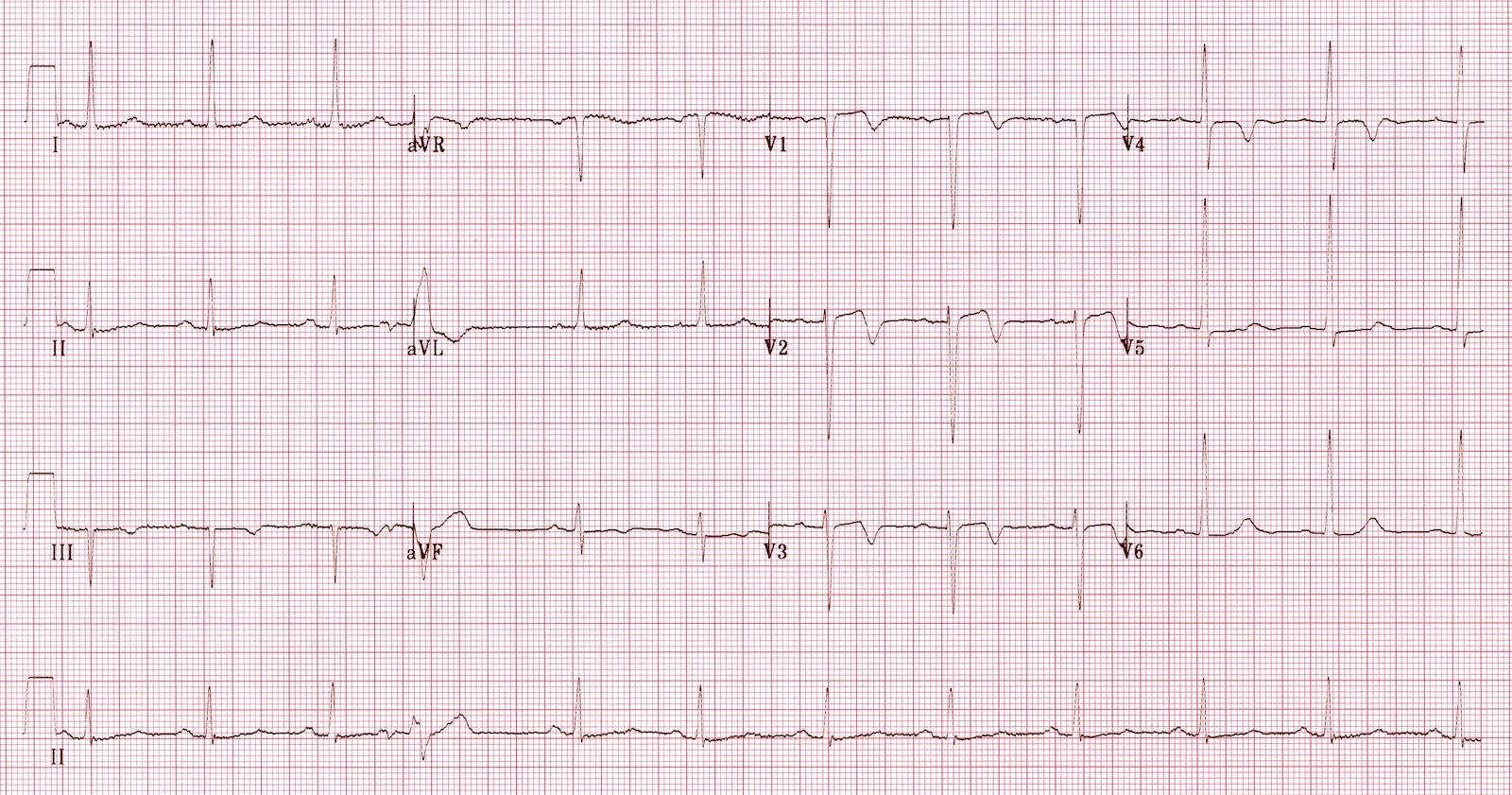

Örnek 3
Kaynak : lifeinthefastlane.com - ECG library
Kaynak : lifeinthefastlane.com – ECG library
Wellens sendromu
  • V1-4’te anormal T dalgaları mevcuttur – V1-3’te bifazik ve V4’te ters.
  • Bu patern Tip 2 Wellens Sendromu olarak bilinir ve proksimal LAD arterinde kritik darlık için yüksek oranda spesifiktir.

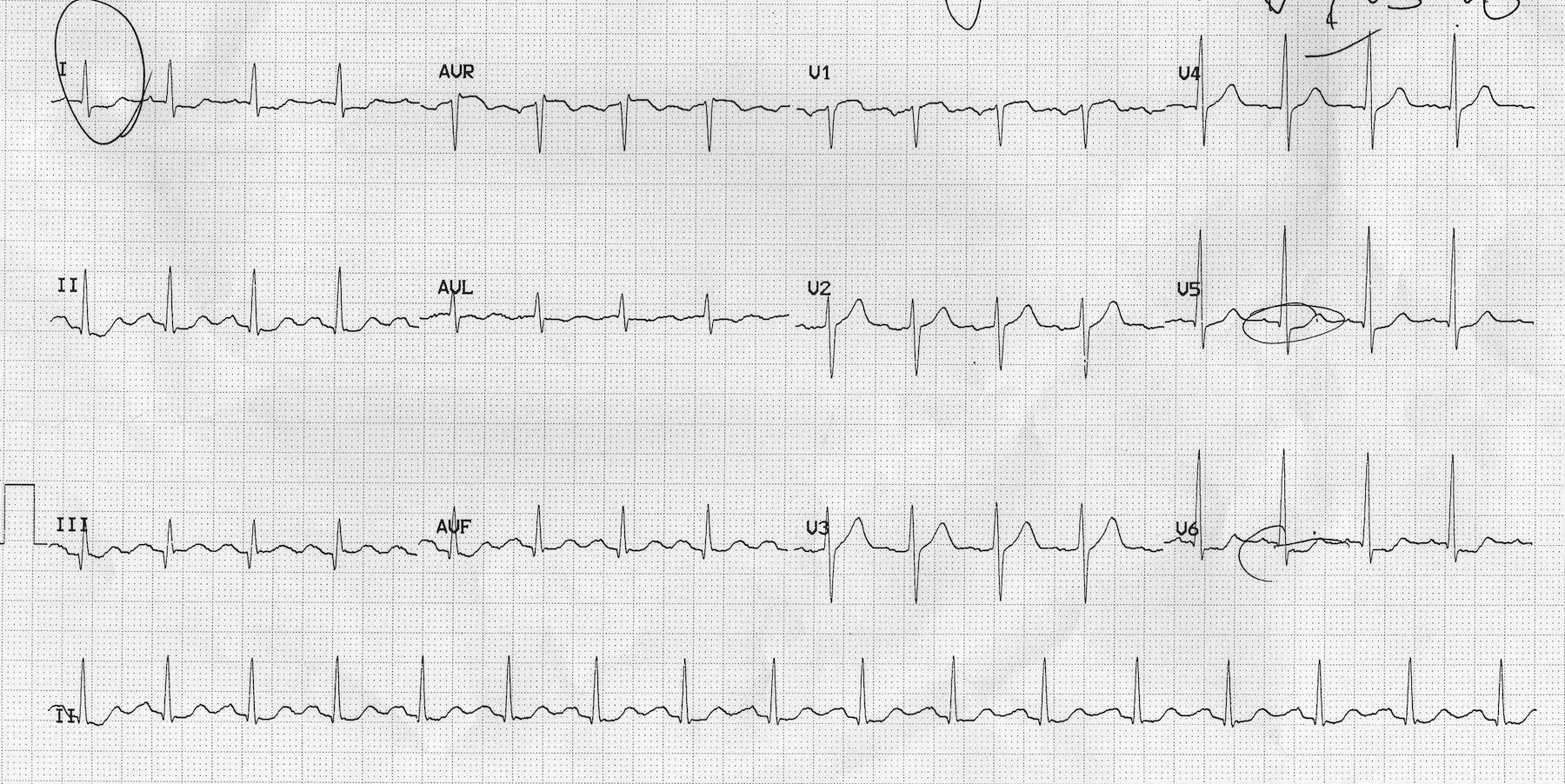

Örnek 4a
Kaynak : lifeinthefastlane.com - ECG library
Kaynak : lifeinthefastlane.com – ECG library

Göğüs ağrısı olan hastada dinamik EKG değişiklikleri:

  • Yaygın ST çökmesi (I, II, V5-6 derivasyonları) subendokardiyal iskemiye işaret etmektedir.
  • Hafif eleve ST segmenti ile birlikte III. derivasyondaki Q dalgası erken inferior MI olasılığını akla getirmektedir.
Örnek 4b
Kaynak : lifeinthefastlane.com - ECG library
Kaynak : lifeinthefastlane.com – ECG library

Oksijen, nitratlar, heparin ve antiplateletler ile tedaviden sonra aynı hastanın EKG’si:

  • ST değişiklikleri şimdi düzelmiş.
  • İnferior ST segmentleri ve Q dalgaları stabildir – bu hastada geçirilmiş inferior MI öyküsü mevcuttu.
  • Troponin yükselerek başlangıçta ST çökmesinin NSTEMI’ye bağlı olduğunu doğrulamıştı.

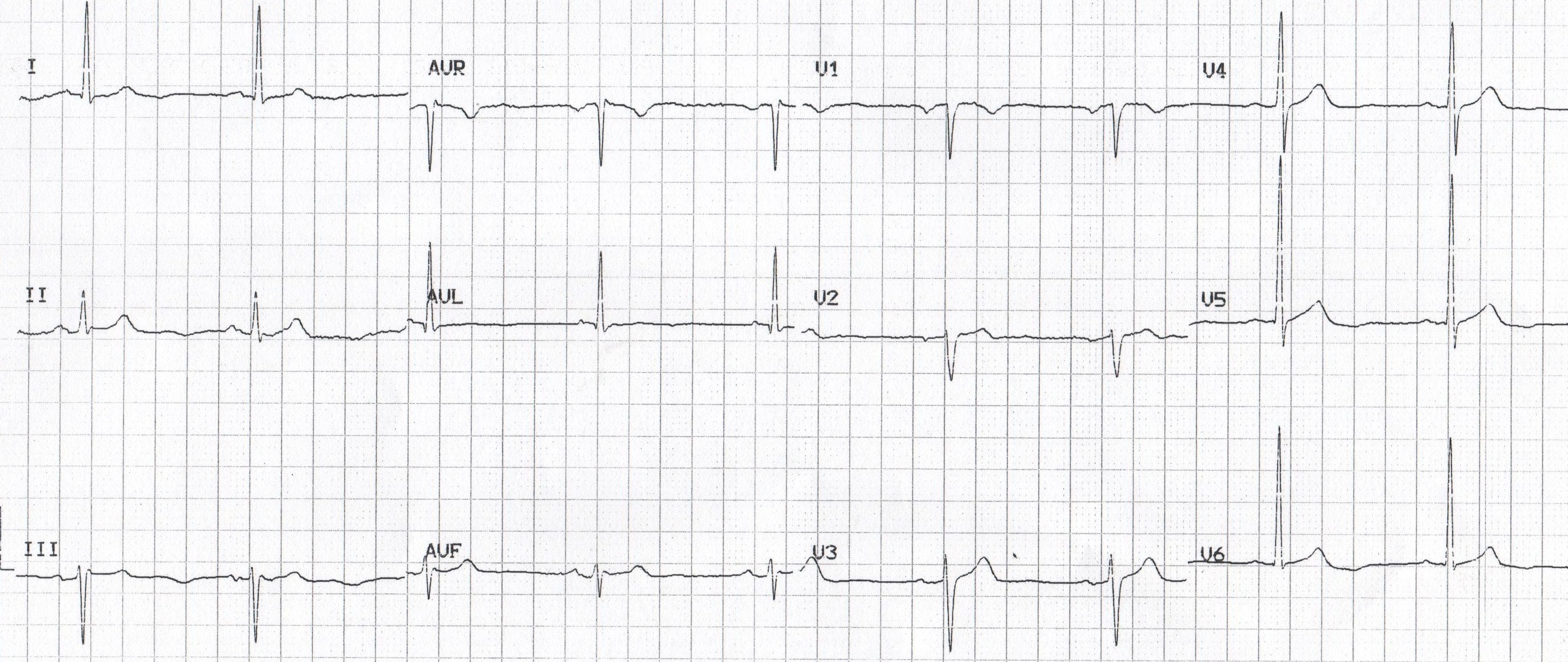

Örnek 5
Kaynak : lifeinthefastlane.com - ECG library
Kaynak : lifeinthefastlane.com – ECG library
İzole U dalga inversiyonu ile görülen NSTEMI:
  • V5-6 derivasyonlarında en belirgin olmak üzere ters U dalgaları mevcuttur.
  • Bu nadiren tanınan ancak miyokardiyal iskeminin çok spesifik bir bulgusudur – bu hastada 12 saat troponin düzeyi 4.0 ng/mL idi.
